Принцип действия и механизм образования защитного барьера
Работоспособность огнезащитной уплотнительной ленты для межфланцевых стыков основана на способности материала быстро увеличиваться в объёме под воздействием высокой температуры. Базовый принцип работы изделия подробно описан в стандарте ГОСТ Р 53311-2009, регламентирующем методы испытаний огнезащитных лент. В обычных условиях лента выполняет функцию уплотнителя, компенсируя неровности фланца, однако при пожаре её роль кардинально меняется.
Ключевым элементом состава выступает интумесцентный слой, содержащий соединения графита и фосфорсодержащие компоненты. Полимерная самоклеящаяся основа обеспечивает фиксацию без дополнительного крепежа на этапе монтажа и одновременно служит носителем для активного наполнителя. Толщина ленты в исходном состоянии обычно составляет от 1,5 до 4,0 мм, что позволяет использовать её в узлах с ограниченным межфланцевым зазором. В отличие от традиционных решений, таких как Монтажная металлическая лента для электромонтажа, здесь не требуется механическое крепление.
Физико-химический процесс терморасширения при нагреве
При достижении пороговой температуры, лежащей в диапазоне 150–220 °C, начинается разложение интумесцентных добавок с выделением негорючих газов и образованием вспененной углеродной структуры. Скорость реакции зависит от интенсивности теплового потока: при стандартном огневом воздействии по кривой «температура–время» расширение стартует в интервале 3–7 минут. Кратность увеличения объёма может достигать 20–40 раз относительно исходного состояния, что полностью перекрывает монтажный зазор между фланцами.
Расширение сопровождается поглощением части тепловой энергии, необходимой для протекания эндотермической реакции дегидратации и карбонизации. Этот процесс замедляет нагрев металлических элементов стыка и снижает передачу тепла в смежные зоны. Химический состав подбирается так, чтобы вспенивание не происходило преждевременно при технологических перепадах температуры в нормальном режиме эксплуатации инженерной системы.
Формирование коксового слоя и блокировка распространения пламени
Образующийся коксовый слой представляет собой жёсткий пористый каркас с низкой теплопроводностью, сохраняющий форму даже при длительном огневом воздействии. Плотность кокса после расширения снижается до 0,05–0,15 г/см³, а коэффициент теплопроводности падает в несколько раз по сравнению с исходным полимерным материалом. За счёт этого создаётся теплоизолирующий барьер, предотвращающий прогрев обратной стороны фланца и проникновение пламени через стык.
Одновременно с термическим расширением материал заполняет локальные пустоты, трещины и неплотности, вызванные деформацией металла при нагреве. В результате межфланцевое соединение приобретает дымогазонепроницаемость, что особенно важно для предотвращения распространения токсичных продуктов горения по вентиляционным каналам и кабельным проходкам. Временной интервал сохранения целостности коксового барьера определяет достижимый предел огнестойкости узла, фиксируемый при сертификационных испытаниях.
Совместимость с инженерными системами и эксплуатационные ограничения
Межфланцевая самоклеящаяся лента применяется в составе пассивной огнезащиты на стальных, алюминиевых и комбинированных фланцевых соединениях. Материал ленты должен демонстрировать химическую инертность к металлу и уплотнителям смежных прокладок, чтобы исключить развитие контактной коррозии при нормальной температуре. При выборе изделия учитываются рабочие параметры среды, с которой контактирует уплотнитель до момента пожара.
Области установки на воздуховодах, трубопроводах и кабельных проходках

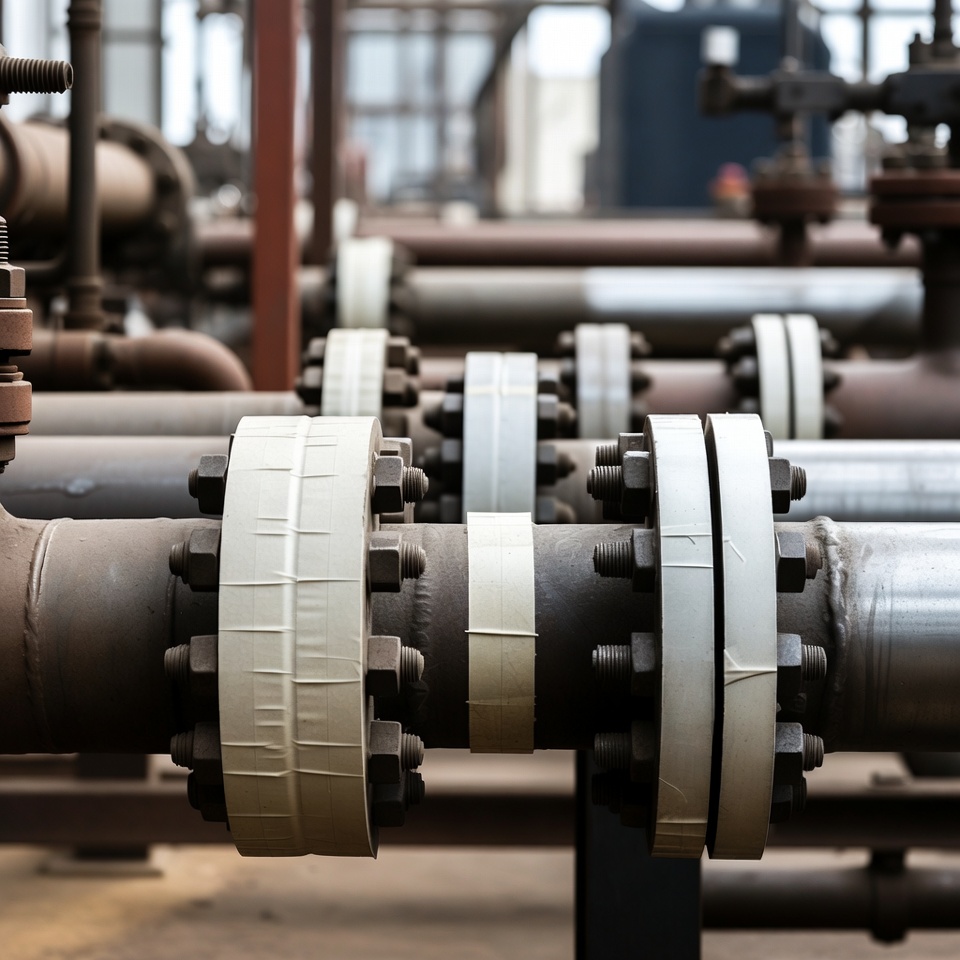

Типичные участки включают фланцевые разъёмы систем вентиляции и дымоудаления, трубопроводы водяного и пенного пожаротушения, а также герметизируемые вводы силовых и контрольных кабелей. На воздуховодах лента монтируется по контуру фланца между корпусом и ответной частью, ликвидируя зазор, через который в условиях пожара способен распространяться горячий дым. В кабельных проходках лента укладывается вокруг пучка проводников или по внутренней поверхности гильзы, обеспечивая заделку пустот.
На технологических трубопроводах с температурой транспортируемой среды до 80–100 °C лента сохраняет стабильные уплотняющие свойства без неконтролируемого вспенивания. Для систем с температурой выше указанного порога подбираются специальные модификации с повышенной термической устойчивостью интумесцентного слоя. Наружный диаметр фланца и номинальный межфланцевый зазор являются определяющими параметрами при выборе толщины и ширины ленты.
Влияние химических сред, ультрафиолета и динамических нагрузок на рабочие свойства
Длительное воздействие масел, растворителей и кислых конденсатов способно вызвать набухание или охрупчивание полимерной основы ленты, что снижает адгезию к металлу и способность к равномерному расширению. По этой причине на объектах химической и нефтеперерабатывающей промышленности допустимость применения подтверждается данными о химической стойкости для конкретных сред.
Прямое солнечное излучение ускоряет фотоокислительную деструкцию эластомерного связующего, приводя к появлению микротрещин и отслаиванию клеевого слоя. Если фланцевое соединение расположено вне здания без защитного кожуха, прогнозируемый срок сохранения свойств сокращается. Для компенсации ультрафиолетового старения в рецептуру могут вводиться технический углерод и светостабилизаторы, однако полную гарантию в открытых условиях обеспечивает только конструктивная защита от прямых лучей.
Вибрации, вызванные работой насосов, компрессоров или вентиляторов, нагружают клеевой шов переменными сдвиговыми усилиями. Если амплитуда колебаний превышает упругую податливость ленты, возникает риск частичной потери контакта с фланцем. На вибронагруженных узлах контроль сплошности прилегания становится обязательной процедурой как при первичном монтаже, так и при плановых ревизиях огнезащиты.
Технологическая последовательность монтажа и подготовка поверхности
Установка ленты не требует нагрева или сложного оборудования, однако чувствительность клеевого слоя к загрязнениям делает подготовку фланца критическим этапом. Любая не удалённая плёнка масла, пыль или окалина выступает разделительным слоем, препятствующим молекулярному контакту адгезива с металлом. Технологический регламент, как правило, предписывает выполнение работ при температуре основания не ниже +5 °C и не выше +40 °C, а также при относительной влажности воздуха, исключающей выпадение росы.
Очистка фланца и обеспечение адгезии самоклеящегося слоя
Поверхность фланца очищается механически до удаления ржавчины и неплотно держащихся покрытий, после чего обезжиривается органическим растворителем, не оставляющим маслянистого следа. При наличии на металле толстого лакокрасочного покрытия проверяется его сцепление с основой — при отслаивании краски клеевой шов работать не будет. Адгезия самоклеящегося слоя к холоднокатаной стали, обработанной ацетоном или изопропиловым спиртом, достигает значений, позволяющих удерживать ленту в вертикальном и потолочном положении без дополнительной фиксации.
Непосредственно перед нанесением с ленты снимается защитная антиадгезионная плёнка. Прикосновение к открытому клеевому слою пальцами недопустимо, так как кожное сало резко снижает липкость. Полосу укладывают по контуру фланца без предварительного натяжения: избыточное растяжение при монтаже ведёт к остаточным напряжениям, способным со временем спровоцировать отклеивание на скруглённых участках.
Контроль сплошности прилегания и особенности укладки на вибрирующих узлах
После укладки ленту прикатывают жёстким валиком с усилием, достаточным для вытеснения воздушных пузырей и плотного обжатия неровностей. Краевые зоны стыкуемых отрезков должны перекрываться на 10–15 мм, чтобы предотвратить образование сквозной щели при возможной усадке в процессе эксплуатации. Сплошность приклеивания оценивают по отсутствию видимых отслоений и по характерному звуку при лёгком простукивании.
На фланцах, подверженных регулярной вибрации, практикуется дополнительное усиление узла с помощью бандажных хомутов или обжимных колец, устанавливаемых поверх смонтированной ленты. Такое решение позволяет сохранить контактное давление даже при циклических деформациях, не препятствуя термическому расширению материала при пожаре. Хомуты подбираются из нержавеющей стали, чтобы исключить коррозионное охрупчивание крепежа до наступления расчетного срока службы огнезащиты.
Нормативная база и подтверждение заявленных характеристик
Пригодность ленты к использованию в составе пассивной огнезащиты зданий и сооружений определяется соответствием требованиям технических регламентов и национальных стандартов. Без документального подтверждения огнезащитных свойств применение изделия для гарантированного обеспечения предела огнестойкости строительной конструкции не допускается.
Требования федеральных законов и стандартов к пассивной огнезащите
Основным нормативным актом выступает Федеральный закон № 123-ФЗ, устанавливающий классификацию строительных конструкций по огнестойкости и пожарной опасности. Детализация технических требований к огнезащитным лентам и методики их испытаний изложены в ГОСТ Р 53311-2009. Согласно этому стандарту, образец ленты подвергают огневому воздействию в составе типового узла и фиксируют время достижения предельного состояния по критериям потери целостности и теплоизолирующей способности.
Также могут использоваться стандарты ГОСТ 30247, регламентирующие методы испытаний на огнестойкость несущих и ограждающих конструкций. Для кабельных проходок часто используют положения ГОСТ Р 53310-2009, а для систем вентиляции — нормативы СП 7.13130. Совокупность этих документов формирует единую систему измерений, позволяющую сравнивать огнезащитные характеристики разных изделий.
Роль протоколов испытаний и сертификатов соответствия в определении предела огнестойкости
Протокол огневых испытаний содержит результаты инструментальных замеров температуры на необогреваемой стороне образца и моменты образования сквозных трещин или отверстий. На основе этих данных вычисляется фактический предел огнестойкости, выражаемый в минутах и обозначаемый индексом EI, например EI 60, EI 90 или EI 120. Протокол выдаётся аккредитованной лабораторией и служит первичным доказательством соответствия заявленных величин.
Сертификат соответствия, оформляемый на основе положительных протоколов, подтверждает стабильность характеристик серийной продукции и даёт право на маркировку знаком обращения на рынке. В сертификате указывают разрешённую область применения, тип конструктивного узла и максимальный достигнутый предел огнестойкости. Для эксплуатирующей организации наличие действующего сертификата является основанием считать пассивную огнезащиту фланцевых стыков надлежаще выполненной и соответствующей проектным решениям.
